一、顯像原理比較

a) 等離子原理

PDP （ Plasma Display Panel ），即等離子顯示屏。 PDP 是一種利用氣體放電的顯示技術，其工作原理與日光燈很相似。它采用了等離子管作為發光元件，屏幕上每一個等離子管對應一個像素，屏幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間，放電空間內充入氖、氙等混合惰性氣體作為工作媒質在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生等離子體放電現象，也稱電漿效應。氣體等離子體放電產生紫外線，紫外線激發涂有紅綠藍熒光粉的熒光屏，熒光屏發射出可見光，顯現出圖像。當每一顏色單元實現 256 級灰度后再進行混色，便實現彩色顯示。

其技術原理為，由于 PDP 中發光的等離子管在平面中均勻分布，這樣顯示圖像的中心和邊緣完全一致，不會出現扭曲現象，實現了真正意義上的純平面并且沒有任何圖像失真。由于其顯示過程中沒有電子束運動，不需要借助于電磁場，因此外界的電磁場也不會對其產生干擾，具有較好的環境適應性。 PDP 是一種自發光顯示技術，不需要背景光源，因此沒有視角和亮度均勻性問題。而三色熒光粉共用同一個等離子管的設計也使其避免了聚焦和匯聚問題，可以實現非常清晰的圖像。

等離子高電壓高耗電，能耗大，壽命有先天不足，使用 5000 ～ 10000 小時后屏幕亮度就會衰減一半，并難以在海拔 2500 米以上正常工作。

b) DLP 原理

DLP 是 “Digital Lighting Progress” 的縮寫。它的意思為數字光處理，也就是說這種技術要先把影像訊號經過數字處理，然后再把光投影出來。它是基于德儀公司開發的數字微反射鏡器件 —DMD 來完成顯示數字可視信息的最終環節，而 DMD 則是 Digital Micromirror Device 的縮寫，字面意思為數字微鏡元件，這是指在 DLP 技術系統中的核心 —— 光學引擎心臟采用的數字微鏡晶片，它是在 CMOS 的標準半導體制程上，加上一個可以調變反射面的旋轉機構形成的器件。

說得更具體些，就是 DLP 投影技術是應用了數字微鏡晶片（ DMD ）來做主要關鍵元件以實現數字光學處理過程。其原理是將光源藉由一個積分器（ Integrator ），將光均勻化，通過一個有色彩三原色的色環（ Color Wheel ），將光分成 R 、 G 、 B 三色，再將色彩由透鏡成像在 DMD 上。以同步訊號的方法，把數字旋轉鏡片的電訊號，將連續光轉為灰階，配合 R 、 G 、 B 三種顏色而將色彩表現出來，最后在經過鏡頭投影成像。

從 DLP 的技術原理上來說，具有以下優勢：

1 噪音優勢 :DLP 固有的數字性質能使噪聲消失，因為 DLP 具有完成數字視頻底層結構的最后環節的能力，并且為開發數字可視通信環境提供了一個平臺， DLP 技術提供了一個可以達到的顯示數字信號的投影方法，這樣就完成了全數字底層結構，具有最少的信號噪音。

2 精確的灰度等級 : 它的數字性質可以獲得具有精確數字灰度等級的精細的圖像質量以及顏色再現。

3 反射優勢 : 因為 DMD 是一種反射器件，它有超過 60% 的光效率，使得 DLP 系統顯示更有效率。這一效率是反射率、填充因子、衍射效率和實際鏡片 “ 開 ” 時間產生的結果。

4 無縫圖像優勢 : 90% 的象素 / 鏡片面積可以有效地反射光而形成投影圖像。整個陣列保持了象素尺寸及間隔的均勻性，并且不依賴于分辨率。越高的 DMD 填充因子給予出越高的可見分辨率，這樣，加上逐行掃描，創造出比普通投影機更加真實自然的活生生的投影圖像。

5 可靠性 : DMD 已通過所有標準半導體合格測試。它還通過了模擬 DMD 實際操作環境條件的障礙測試，包括熱沖擊、溫度循環、耐潮濕、機械沖擊，振動及加速實驗?；跀登r的壽命及環境測試， DMD 和 DLP 系統表現出內在的可靠性 c) 顯示原理所帶來的優缺點

c) LCD 液晶

LCD 液晶顯示器是 Liquid Crystal Display 的簡稱，LCD 的構造是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面。LCD由兩塊玻璃板構成，厚約1mm，其間由包含有液晶材料的5μm均勻間隔隔開。因為液晶材料本身并不發光，所以在顯示屏兩邊都設有作為光源的燈管，而在液晶顯示屏背面有一塊背光板（或稱勻光板）和反光膜，背光板是由熒光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。

背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。液晶層中的液滴都被包含在細小的單元格結構中，一個或多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓而改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。

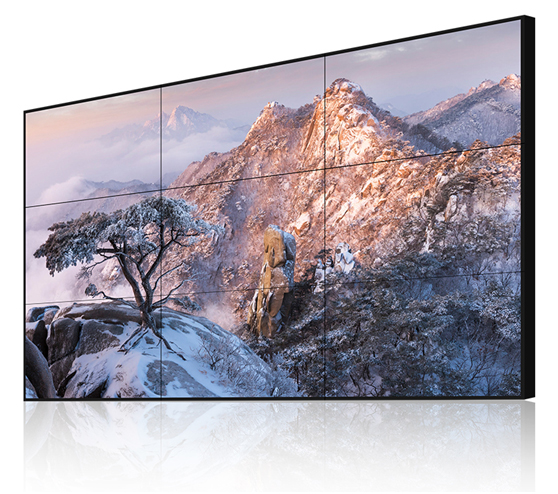

LCD拼接（液晶拼接）是繼DLP拼接、PDP拼接之后，近幾年興起的一項新的拼接技術，LCD液晶拼接墻具有低功耗、重量輕、壽命長（一般可正常工作5萬小時）、無輻射、畫面亮度均勻等優點，但其最大的缺點就是不能做到無縫拼接，對顯示畫面要求非常精細的行業用戶來說，稍微有點一遺憾。由于液晶屏在出廠時就會有一條邊框，液晶拼接起來就會出現邊框(縫)，如單個21寸的液晶屏的邊框一般有6-10mm，兩個液晶屏接起來的縫就有12-20mm。為了減少液晶拼接的縫隙，目前業內有幾種做法，一種是窄縫拼接，另一種是微縫拼接，微縫拼接即廠商將買回來的液晶屏的外殼拆掉，將玻璃與玻璃之間進行拼接，但這種做法的風險性較大，如果液晶屏拆的不好，會損害到整個液晶屏的品質，目前國內有極少數廠商使用這種方法。此外，2005年后，三星推出了拼接專用液晶屏——DID液晶屏，DID液晶屏是專為拼接而設計的，在出廠時就把其邊框做的很小。

PDP 等離子、 DLP 、 LCD 液晶三大技術特點：

DLP拼接 優點：

大尺寸、拼縫小

數字化顯示亮度衰減慢

像素點縫隙小，圖像細膩

適合長時間顯示計算機和靜態圖像

DLP拼接缺點：

亮度比等離子低

拼接數目多了，會出現亮度不均勻

占用空間比較大

功耗大，后期維護成本高

PDP拼接優點：

單屏均勻度高

安裝初期亮度高

對比度高、圖像細膩

PDP拼接 缺點：

像素點縫隙大

顯示計算機圖像或靜態圖像容易灼燒

亮度衰減快且無法提高

可靠性較低，耗電極高

LCD液晶拼接優點：

低功耗、重量輕

易安裝、可進行任意拼接

壽命長（一般可正常工作 5 萬小時以上）

無輻射、畫面亮度均勻、畫質好

后期維護成本較低

LCD液晶拼接 缺點：

不能做到無縫拼接（目前，最窄的已經做到雙邊7mm，幾乎可以忽略不計）

二、拼接墻應用比較

對于拼接應用來說兩種方式也存在各自的優缺點拼縫：

LCD ：最小 6.8mm ，拼接縫隙已經做到極致，整體效果好

PDP ：最小 3mm ，而且拼縫數量很多整體效果差

DLP ：小于 0.5mm ，拼縫數量少，整體顯示效果好

整屏控制：

LCD ：交互式的控制系統，可以開啟多個窗口，每個窗口可以顯示不同的畫面

PDP ：由于單屏顯示面積小，同樣面積顯示屏的數量多，所以控制器成本較高，速度慢，而且不能靈活開窗口顯示圖像

DLP ：控制其速度快，功能高，不受物理屏的顯示，可以任意開窗口顯示圖像空間及安裝

LCD ：超薄機身，安裝方便快捷，占用空間少，較 PDP 更輕薄

PDP ：超薄機身，安裝方便快捷，占用空間較少

DLP ：需要較大的安裝空間和維護空間整屏均勻性

LCD ：每個屏之間的顏色均勻性和亮度均勻性都可以做到很好

PDP ：每個屏之間的顏色均勻性和亮度均勻性不容易調節，整屏一致性差

DLP ：采用的數字技術，亮度和色彩容易調節，數量少的屏帶來整屏均勻性高適合顯示環境

LCD ：適合在會議室，監控室，大型商場，購物中心安裝，可顯示靜態或動態視頻信號，7*24小時長機，長年運行

PDP ：適合在會議室，顯示面積小于 6 平米，而且主要顯示動態視頻信號，每年運行時間在 1000 小時以內的場合

DLP ：適合控制或較大的展示空間和顯示面積，適合顯示各種信號，每年運行時間較長的場合安裝環境要求

LCD ：功耗低，安裝環境要求不高

PDP ：功耗極高，散熱量大，對用電、空調安裝環境要求較高

DLP ：功耗低，安裝環境要求不高維護

LCD ：維護成本低，支持7×24小時不間斷開機，5萬小時以上使用壽命

PDP ：維護成本較高，如果亮度衰減至很低時，需要更換顯示板來提高亮度，其成本相當于重新購買

DLP ：維護成本高，亮度不夠時，需要經常更換燈泡來來提高亮度，成本不斷增加結論
